产品概述
科密MJ-801是一款单门双向的的门禁控制器,采用32位500MHZ高速CPU, 具有超高的CPU性能和最佳的实时响应速度;全新的超高频率网络电路设计,配套百兆网卡,具有极佳的网络数据处理性能,能适应各种特殊复杂的网络环境。
主要应用于小区、学校、银行、办公楼、工厂等场所。
功能特色
- 32位500MHZ高速CPU, 具有超高的CPU性能和最佳的实时响应速度
- 标准TCP/IP通讯,百兆网卡,能适应各种大型复杂的网络环境;
- 控制器内置程序看门狗以及硬件看门狗,杜绝死机;
- 设备支持在线固件升级,优化升级操作简单方便。
- l 通讯密码:支持通讯密码设置,通讯时需要校验通讯密码,设备使用更安全可靠;
- l 超级卡:超级卡不受限制开门;
- 黑名单:已注册的卡丢失或被盗,可设置成黑名单卡,黑名单卡刷卡后会联动报警输出;
- 多卡开门:支持多人,多组,混合组合开门(A组任意两人组合开门)和跨组多卡开门设置(A组1人+B组 1人组合开门);
- 首卡开门功能:在设置的时间段内,首卡转换门状态;
- 路线反潜回:支持通过设置路线实现反潜回功能;
- 互锁功能:支持多门控制器任意组合的互锁功能,任何时候仅能打开一个门;
- 区域人数限制:支持设置区域内限制人数;
- 全局控制:设备可设置成服务器模式,服务器模式作为区域总控制台,可实现跨设备的全局区域互锁以及区域反潜回;
- 多种消防报警联动输出:非法卡,门长时间未关,火警,胁迫,强制闯入,联动,戒严,防盗等多种报警;
- 内外卡确认:双读头配合,外卡进门必须内卡确认;
- 刷卡间隔:可设置读头间隔或跨读头间隔;
- 时间组管理: 6个天时段,7个周时段,100个分组,多种通行方式;
- 定时开门:通过时间组联动设置的定时开门方式,可设置节假日时段优先,节假日时自动屏蔽定时开门功能;
- 紧急开关门:可远程控制设备紧急情况下常开、常闭或恢复在线;
- 多种认证方式:可自由设置设备的开门方式,刷卡开门,刷卡+密码开门,刷卡或密码开门等;
- 节假日门禁时段:20个节假日时段;
- 限制进门刷卡次数。
产品外观
附件清单
主板*1、说明书*1、合格证*1
产品参数
参数 | MJ-801 |
设备尺寸 | 160*129mm |
通讯方式 | TCP/IP |
记录总数 | 50000 |
卡容量 | 18000 |
密码容量 | 超级密码2个 |
个人密码数量 | 与卡对应 |
控制门数 | 1个 |
外接读卡器 | 可外接2个读头 |
外接开关 | 1个 |
支持读卡器协议 | WG26/34 |
安装要求
- 电源到控制器:采用两芯线,线径在 1.0 毫米以上。
- 读卡器到控制器:建议用 8 芯屏蔽多股双绞网线。红与红白接 12V 正,棕与棕白接 GND,
绿接数据 D0,绿白接数据 D1。线径建议在 0.5 毫米以上。实际应用最长不要超过 60 米,屏蔽线接大地;如通讯效果不佳,可增加读卡器的供电线线径。
- 按钮到控制器:采用两芯线,线径在 0.3 毫米以上。建议使用八芯网线,按钮任意其中两根线即可,以后可以改接读卡器,实现进出双向刷卡功能。
- 电锁到控制器:建议使用两芯电源线,线径在 1.0 毫米以上。如果超过 50 米要考虑使用更粗的线,或者多股并联。最长不要超过 100 米,一般控制在 70 米。
- 门磁到控制器:建议选用两芯线,线径在 0.3 毫米以上,如果无需在线了解门的开关状态或者无需门长时间未关闭报警和非法闯入报警等功能,门磁线可不接。
- TCP/IP 通讯:使用国标网线,控制器到交换机或者电脑的距离不超过 100 米。
接线定义
电源
控制器使用12V直流电源供电,如果和电锁使用同一个电源,请选择足够大功率的电源。电源的接入端子在控制器的左下角,请注意区分正负极。
电源给控制器供电接线图如下:
门锁
单门、双门、四门控制器分别有一组、两组、四组控制输出,均为无电压输出干接点,LOCK1对应门1锁,LOCK2对应门2锁,LOCK3对应门3锁,LOCK4对应门4锁,每一组锁输出有4个接线端口,分别为NC、NO、COM、GND,其中COM为公共端,NO为常开端,NC为常闭端。如图:

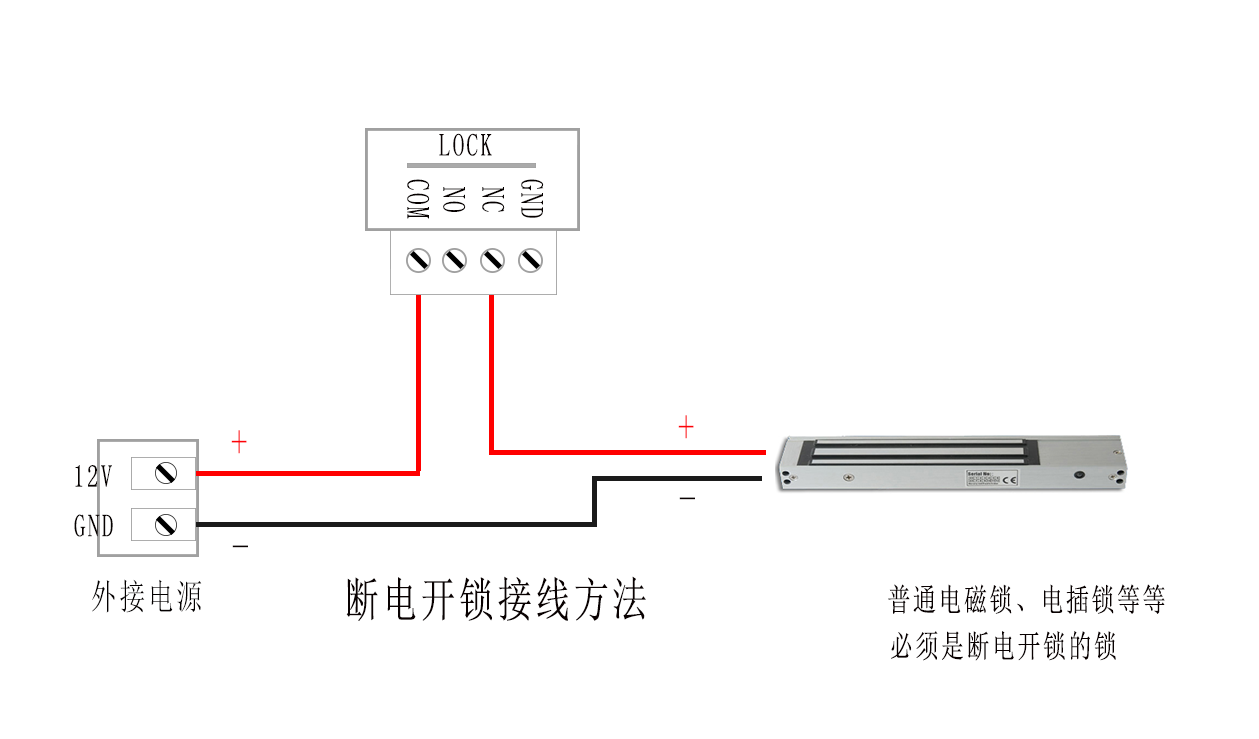

电锁外接电源供电接线如下:
电锁由控制器供电接线如下:
读卡器
控制器有4组Wiegand格式的标准接入端口,标识分别为:READ1、READ2、READ3、READ4、(四门有8组)READ5、READ6、READ7、READ8,每组读卡器接口有5个接线口,分别如下:
控制器型号不同,读卡器接口对应门的进出有所不同,默认进出说明如下:
接口标识 | 单门控制器 | 双门控制器 | 四门控制器 |
READ1 | 门1进门读卡器 | 门1进门读卡器 | 门1进门读卡器 |
READ2 | 门1出门读卡器 | 门1出门读卡器 | 门1出门读卡器 |
READ3 | 无 | 门2进门读卡器 | 门2进门读卡器 |
READ4 | 无 | 门2出门读卡器 | 门2出门读卡器 |
READ5 | 无 | 门3进门读卡器 | |
READ6 | 无 | 门3出门读卡器 | |
READ7 | 无 | 门4进门读卡器 | |
READ8 | 无 | 门4出门读卡器 |
读卡器接线示意图如下:
注意:上图线材颜色仅供参考,具体请看设备定义对应接线。LED是声光信号反馈接口。用以区分合法卡和非法卡是否有声音或者声光的提示,根据需要可接可不接。
按钮
每一扇门对应一个出门按钮,每一个按钮有两根导线相连,P1对应门1 的出门按钮,P2对应门2的出门按钮,P3对应门3的出门按钮,P4对应门4的出门按钮,接线示意图如下:
门磁
门磁是用来感应开和关状态感应开关,接上门磁可以再软件中看到门是开的还是关的,互锁功能、非法开门报警、门开超时报警等功能都需要接上门磁才能实现。每一个门对应一个门磁,每个门磁有两根线相接,接线示例如下图:
注:如果门磁与锁体是集成一体的,只需要、将锁上的两根门磁线接过来即可。有些门磁分常开和常闭,请选择在门关闭时为常闭的门磁使用。
火警报警
火警报警输入接线如下图:
火警报警输出接线如下图:
TCP/IP通讯
TCP/IP系列控制器可以在交换机通过网络连接,也可以直连连到电脑主机网口。当控制器与交换机连接时,要使用平行网线进行连接;当控制器直连电脑时,需要使用交叉线进行连接。网线的长度不能超过100米,如超过需在中间加交换器或使用光纤进行通讯。
TCP/IP通讯接口如下图:
复位
将控制器的IP地址复位到控制器出厂默认的IP,复位按键在网络接口旁边,标识为:RST。
复位操作:控制器上电,按住复位按钮1秒松手即可复位设备IP。
